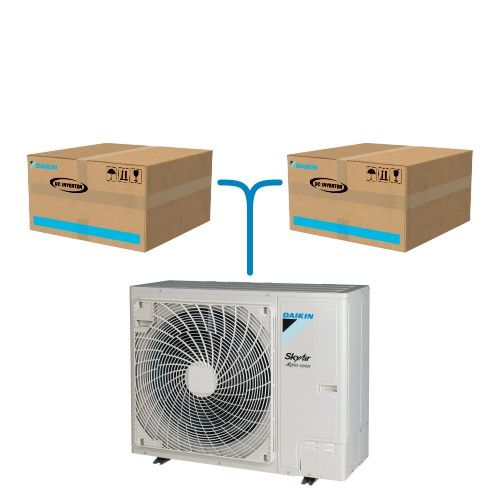

Système TWIN Daikin Sky Air Alpha R32 avec Unité Extérieure RZAG125NY1 12.5 kW Triphasée + 2 Unités Internes 6.0 kW

Les multiples systèmes de Daikin (Twin, Triple et Double Twin) représentent une solution de climatisation très confortable, adaptée aux grands espaces: en effet, il est possible de faire fonctionner jusqu'à un maximum de 4 unités intérieures pour climatiser des bâtiments à plusieurs étages et de grands pavillons. dimensions qui nécessitent l’installation dispersée de plusieurs unités.

Ces systèmes sont composés de:
- 1 unité externe de pompe à chaleur;
- 2 (twin), 3 (triple) ou 4 (double twin) unités intérieures;
- 1 (twin et triple) ou 3 (double twin) répartiteurs;
- 1 commande filaire.

Les unités extérieures qui composent ces systèmes peuvent appartenir à la série Sky Air:

Série Alpha RZAG-N (7,1 / 10,0 / 12,5 / 14,0 kW avec alimentation monophasée et triphasée)
La série Alpha est la synthèse parfaite en termes de confort et d'efficacité grâce à la température variable du gaz réfrigérant qui conduit à une efficacité saisonnière élevée et une excellente vitesse de réaction les jours les plus chauds. Caractérisée par des dimensions compactes (un seul ventilateur et une hauteur réduite), la gamme Alpha garantit un fonctionnement aussi bien en mode chauffage qu'en mode refroidissement jusqu'à -20°C. La facilité d'entretien, grâce à la grande surface accessible et à l'affichage à 7 segments, et l'efficacité maximale, avec des classes énergétiques jusqu'à A++ en refroidissement et en chauffage, sont les autres caractéristiques principales de cette série.

Série Advance RZASG-M (7,1 / 10,0 / 12,5 / 14,0 kW avec alimentation monophasée et triphasée)
La série Advance, caractérisée par des dimensions compactes (un seul ventilateur), garantit un fonctionnement aussi bien en mode chauffage qu'en mode refroidissement jusqu'à -15°C. Fonctionnement à haute efficacité démontré par des classes énergétiques jusqu'à A++ en refroidissement et jusqu'à A+ en chauffage.

Série Advance Package (20,0 / 25,0 kW avec alimentation triphasée)
La série Advance Package, caractérisée par des dimensions réduites (seulement 870 mm de hauteur), garantit une facilité d'entretien grâce à la grande surface accessible et à l'écran à 7 segments. Enfin, la gamme Advance Package assure un fonctionnement en mode chauffage et refroidissement jusqu'à une température extérieure de -20°C.

Sachant qu'il n'est pas possible d'avoir des configurations mixtes, il est possible de raccorder au poste extérieur (sauf incompatibilité) :

Cassette encastrable 4 voies 90x90 Round Flow "SuperCassette" FCAHG-H (7,1 kW)
La série Round Flow "Supercassette" FCAHG-H garantit des performances élevées et des économies d'énergie significatives grâce aux valeurs COP élevées.Ses panneaux garantissent un contrôle des déflecteurs individuels, une répartition de l'air plus homogène et une plus grande adaptabilité.Parmi les principales caractéristiques de cette cassette figurent le capteur de présence qui éloigne le flux d'air des personnes et le mode « Home Leave » qui gère la température intérieure avec économie d'énergie lorsque les pièces sont vides.

Cassette encastrable 4 voies 90x90 Round Flow FCAG-B (3,5 / 5,0 / 6,0 / 7,1 / 10,0 / 12,5 kW)
Les réservoirs encastrables FCAG-B avec flux d'air à 360 degrés sont équipés d'un volet augmenté pour une meilleure répartition de l'air afin d'atteindre tous les points de la pièce où ils sont installés malgré leurs dimensions très compactes. Leur conception évite l'accumulation de suie au plafond grâce à l'effet coanda. Enfin, la fonction Active Circulation AirFlow garantit un plus grand confort et des économies d'énergie allant jusqu'à 10 % en chauffage.

Cassette encastrable 4 voies 60x60 Entièrement Plate FFA-A (3,5 / 5,0 / 6,0 kW)
Les cassettes encastrées FFA-A, qui s'intègrent parfaitement aux panneaux de plafond standards en ne laissant que 8 mm d'épaisseur, permettent le contrôle de déflecteurs individuels. La consommation d'énergie, réduite grâce à l'échangeur à tubes de petit diamètre, est également garantie par les deux capteurs intelligents en option qui améliorent à la fois l'efficacité énergétique et le confort. Enfin, la pompe de vidange des condensats standard, avec une prédominance de 630 mm, augmente la flexibilité et la rapidité d'installation.

Cassettes de plafond suspendu 4 voies 90x90 FUA-A (7,1 / 10,0 / 12,5 kW)
Les boîtes suspendues FUA-A, équipées d'onduleurs, garantissent un environnement plus confortable et réduisent considérablement la consommation d'énergie. En plus de la possibilité de choisir entre 4 modes de soufflage d'air, ces unités sont capables d'expulser l'air selon 5 angles différents (de 0° à 60°) et offrent la possibilité de fermer 1 ou 2 déflecteurs pour créer des coins ou le long des couloirs. .

Unités murales FAA-B (7,1 / 10,0 kW)
Les unités murales FAA-B, solution idéale pour les magasins, restaurants ou bureaux sans faux plafond, sont équipées d'une façade plate (amovible) de style moderne.

Unités suspendues au plafond FHA-A(9) (6,0 / 7,1 / 10,0 / 12,5 kW)
La série FHA-A(9). avec une efficacité optimisée pour toutes les saisons, il représente la solution idéale pour une installation dans des magasins, des restaurants ou des bureaux sans faux plafond. Ces unités sont capables de refroidir ou de chauffer les pièces très rapidement et, une fois la température réglée atteinte, elles la maintiennent constante grâce au mode économie d'énergie qui réduit la consommation.

Unités gainables ultra-plates à faible prévalence FDXM-F(9) (3,5 / 5,0 / 6,0 kW)
La série FDXM-F, qui peut être facilement installée dans des faux plafonds grâce à ses dimensions compactes, se caractérise par une charge moyenne allant jusqu'à 40 Pa, ce qui permet l'utilisation de l'unité avec des conduits flexibles de différentes longueurs et une faible consommation d'énergie. Ces unités peuvent être combinées avec un filtre autonettoyant (en option) qui garantit des niveaux maximaux d'efficacité, de confort et de fiabilité et une interface Wi-Fi (en option) pour contrôler les unités internes de n'importe où via une application.

Unités gainables à moyenne prévalence FBA-A(9) (6,0 / 7,1 / 10,0 / 12,5 kW)
La série FBA-A à haute efficacité énergétique, qui garantit un plus grand confort grâce au contrôle du débit d'air par étapes, réduit la consommation d'énergie grâce aux ventilateurs contrôlés par inverseur. La pression pouvant atteindre 150 Pa permet d'utiliser ces unités avec des conduits flexibles de différentes longueurs, ce qui les rend idéales pour les magasins et bureaux de taille moyenne. La possibilité de modifier la prévalence et le fonctionnement extrêmement silencieux, avec une pression sonore réduite à 29 dBA, rendent ces unités extrêmement performantes, grâce également au filtre à air standard qui élimine les particules de poussière.

Unités gainables FDA-A à haute prévalence (12,5 kW)
La série FDA-A, caractérisée par une efficacité saisonnière optimisée pour toutes les saisons, garantit une hauteur utile allant jusqu'à 200 Pa qui permet l'installation de canaux longs avec une grande flexibilité d'utilisation. Ces unités, dont le débit d'air peut être réglé lors de l'installation via la commande filaire ou via une régulation sur les gaines, sont équipées de filtres à air standards qui retiennent les impuretés dispersées dans l'air. Les pièces climatisées peuvent être refroidies ou chauffées très rapidement dès le démarrage: une fois la température de consigne atteinte, le mode économie d'énergie s'active ce qui réduit la consommation.

Pour conclure, les configurations prévues pour les combinaisons Twin, Triple et Double Twin sont les suivantes:

Combinaisons TWIN
7,1 + 3,5 + 3,5 (kW)
10,0 + 5,0 + 5,0 (kW)
12,5 + 6,0 + 6,0 (kW)
14,0 + 7,1 + 7,1 (kW)
20,0 + 10,0 + 10,0 (kW)
25,0 + 12,5 + 12,5 (kW)

Combinaisons TRIPLE
10,0 + 3,5 + 3,5 + 3,5 (kW)
12,5 + 5,0 + 5,0 + 5,0 (kW)
14,0 + 5,0 + 5,0 + 5,0 (kW)
20,0 + 6,0 + 6,0 + 6,0 (kW)

Combinaisons DOUBLE TWIN
12,5 + 3,5 + 3,5 + 3,5 + 3,5 + 3,5 (kW)
14,0 + 3,5 + 3,5 + 3,5 + 3,5 + 3,5 (kW)
20,0 + 5,0 + 5,0 + 5,0 + 5,0 + 5,0 (kW)
25,0 + 6,0 + 6,0 + 6,0 + 6,0 + 6,0 (kW)

ATTENTION: ce système permet uniquement l'action simultanée des unités internes, car elles ne peuvent pas être gérées individuellement comme dans un kit multisplit commun.
