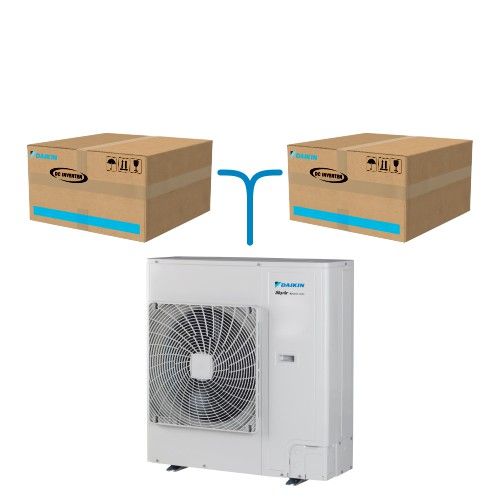

Sistema TWIN Daikin Sky Air Advance R32 con Unità Esterna RZASG100MV 10.0 kW Monofase + 2 Unità Interne 5.0 kW

I sistemi multipli (Twin, Triple e Double Twin) di Daikin rappresentano una soluzione di climatizzazione altamente confortevole e adatta ai grandi spazi: è possibile, infatti, azionare fino ad un massimo di 4 unità interne per climatizzare edifici multi-piani e padiglioni di grandi dimensioni che richiedono l'installazione sparsa di più unità.

Questi sistemi sono composti da:
- 1 unità esterna in pompa di calore;
- 2 (twin), 3 (triple) o 4 (double twin) unità interne;
- 1 (twin e triple) o 3 (double twin) giunti di distribuzione;
- 1 comando a filo.

Le unità esterne che compongono questi sistemi possono appartenere alle serie Sky Air:

Alpha Series RZAG-N (7.1 / 10.0 / 12.5 / 14.0 kW con alimentazione monofase e trifase)
La serie Alpha è la sintesi perfetta in termini di comfort ed efficienza grazia alla temperatura variabile del gas refrigerante che comporta un'elevata efficienza stagionale e un'ottima velocità di reazione nei giorni più caldi. Caratterizzata da dimensioni compatte (un singolo ventilatore e altezza ridotta), la gamma Alpha garantisce il funzionamento sia in modalità riscaldamento che raffrescamento fino a -20°C. La facilità di manutenzione, grazie all'ampia superficie accessibile a al display a 7 segmenti, e la massima efficienza, con classi energetiche fino alla A++ in raffrescamento e in riscaldamento, sono le altre caratteristiche principali di questa serie.

Advance Series RZASG-M (7.1 / 10.0 / 12.5 / 14.0 kW con alimentazione monofase e trifase)
La serie Advance, caratterizzata da dimensioni compatte (un singolo ventilatore), garantisce il funzionamento sia in modalità riscaldamento che raffrescamento fino a -15°C. Un funzionamento con elevata efficienza testimoniato dalle classi energetiche fino alla A++ in raffrescamento e fino alla A+ in riscaldamento.

Advance Package Series (20.0 / 25.0 kW con alimentazione trifase)
La serie Advance Package, caratterizzata da ingombri ridotti (soli 870 mm di altezza), garantisce una facilità di manutenzione grazie all'ampia superficie accessibile a al display a 7 segmenti. La gamma Advance Package, infine, assicura il funzionamento sia in modalità riscaldamento che raffrescamento fino alla temperatura esterna di -20°C.

Tenendo presente che non è possibile avere configurazioni miste, all'unità esterna (salvo incompatibilità) è possibile collegare:

Cassette da incasso a 4 vie 90x90 Round Flow "SuperCassette" FCAHG-H (7.1 kW)
La serie Round Flow "Supercassette" FCAHG-H garantisce prestazioni elevate e un consistente risparmio energetico grazie agli elevati valori di COP. I suoi pannelli garantiscono il controllo dei singoli deflettori, una più omogenea distribuzione dell'aria e una maggiore adattabilità. Tra le caratteristiche principali di questa cassetta vi è il sensore di presenza che dirige il flusso d'aria lontano dalle persone e la modalità "Home Leave" che gestisce la temperatura interna con risparmio energetico quando i locali sono vuoti.

Cassette da incasso a 4 vie 90x90 Round Flow FCAG-B (3.5 / 5.0 / 6.0 / 7.1 / 10.0 / 12.5 kW)
Le cassetta da incasso FCAG-B con flusso d'aria a 360 gradi sono dotate di flap maggiorato per una migliore distribuzione dell'aria così da raggiungere ogni punto della stanza dove sono installate nonostante le loro dimensioni molto compatte. Il loro design evita l'accumulo di fuliggine sul soffitto grazie all'effetto coanda. La funzione Active Circulation AirFlow, infine, garantisce un comfort maggiore e un risparmio energetico fino al 10% in riscaldamento.

Cassette da incasso a 4 vie 60x60 Fully Flat FFA-A (3.5 / 5.0 / 6.0 kW)
Le cassette da incasso FFA-A, che si integrano perfettamente con i pannelli a soffitto standard lasciando solo 8 mm di spessore, consentono il controllo dei singoli deflettori. Il consumo energetico, ridotto grazie allo scambiatore a tubi di piccolo diametro, viene garantito anche ai due sensori intelligenti opzionali che migliorano sia l'efficienza energetica che il comfort. Infine, la pompa di scarico condensa standard, con prevalenza di 630mm, aumenta la flessibilità e la velocità di installazione.

Cassette pensili a soffitto a 4 vie 90x90 FUA-A (7.1 / 10.0 / 12.5 kW)
Le cassette pensili FUA-A, dotate di Inverter, garantiscono un ambiente più confortevole e riducono considerevolmente i consumi energetici. Oltre alla possibilità di scegliere tra 4 modalità di mandata dell'aria, queste unità riescono ad espellere l'aria con 5 angolazioni diverse (da 0° a 60°) e offrono la possibilità di chiudere 1 o 2 deflettori per realizzare installazioni ad angolo o lungo i corridoi.

Unità a parete FAA-B (7.1 / 10.0 kW)
Le unità a parete FAA-B, che rappresentano la soluzione ideale per negozi, ristoranti o uffici senza controsoffitto, sono dotate di un pannello frontale piatto (removibile) in stile moderno.

Unità pensili a soffitto FHA-A(9) (6.0 / 7.1 / 10.0 / 12.5 kW)
La serie FHA-A(9). con un'efficienza ottimizzata per tutte le stagioni, rappresenta la soluzione ideale per l'installazione in negozi, ristoranti o uffici senza controsoffitto. Queste unità riescono a raffreddare o a riscaldare molto rapidamente i locali e, una volta raggiunta la temperatura impostata, la mantengono costante grazie alla modalità risparmio energetico che riduce i consumi.

Unità canalizzabili ultrapiatte a bassa prevalenza FDXM-F(9) (3.5 / 5.0 / 6.0 kW)
La serie FDXM-F, che è facilmente installabile in controsoffitti grazie alle sue dimensioni compatte, è caratterizzata dalla prevalenza media fino a 40Pa, che permette l’uso dell’unità con canalizzazioni flessibili di varie lunghezze, e il basso consumo energetico. A queste unità è possibile abbinare un filtro autopulente (opzionale) che garantisce massimi livelli di efficienza, comfort e affidabilità e un'interfaccia Wi-Fi (opzionale) per controllare le unità interne da qualsiasi luogo tramite app.

Unità canalizzabili a media prevalenza FBA-A(9) (6.0 / 7.1 / 10.0 / 12.5 kW)
La serie FBA-A ad alta efficienza energetica, che garantisce un maggiore comfort grazie al controllo del flusso dell’aria a gradini, riduce il consumo energetico grazie ai ventilatori controllati ad Inverter. La prevalenza fino a 150 Pa permette l’uso di queste unità con condotti flessibili di varie lunghezze risultando ideale per negozi e uffici di medie dimensioni. La possibilità di modificare la prevalenza e il funzionamento estremamente silenzioso, con una pressione sonora ridotta a 29 dBA, rendono queste unità estremamente performanti, grazie anche al filtro dell’aria standard che elimina le particelle di polvere.

Unità canalizzabili ad alta prevalenza FDA-A (12.5 kW)
La serie FDA-A, caratterizzata da un'efficienza stagionale ottimizzata per tutte le stagioni, garantisce una prevalenza utile fino a 200 Pa che consente l'installazione di lunghi canali con elevata flessibilità di impiego. Tali unità, il cui flusso d'aria può essere regolato durante l'installazione attraverso il comando a filo oppure tramite la regolazione sui canali, sono dotate di filtro dell'aria standard che trattengono le impurità disperse nell'aria. I locali climatizzati possono essere raffreddati o riscaldati molto rapidamente all'avviamento: una volta raggiunta la temperatura impostata, si attiva la modalità risparmio energetico che riduce i consumi.

Per concludere, le configurazioni previste per le combinazioni Twin, Triple e Double Twin sono le seguenti:

Combinazioni TWIN
7.1 + 3.5 + 3.5 (kW)
10.0 + 5.0 + 5.0 (kW)
12.5 + 6.0 + 6.0 (kW)
14.0 + 7.1 + 7.1 (kW)
20.0 + 10.0 + 10.0 (kW)
25.0 + 12.5 + 12.5 (kW)

Combinazioni TRIPLE
10.0 + 3.5 + 3.5 + 3.5 (kW)
12.5 + 5.0 + 5.0 + 5.0 (kW)
14.0 + 5.0 + 5.0 + 5.0 (kW)
20.0 + 6.0 + 6.0 + 6.0 (kW)

Combinazioni DOUBLE TWIN
12.5 + 3.5 + 3.5 + 3.5 + 3.5 + 3.5 (kW)
14.0 + 3.5 + 3.5 + 3.5 + 3.5 + 3.5 (kW)
20.0 + 5.0 + 5.0 + 5.0 + 5.0 + 5.0 (kW)
25.0 + 6.0 + 6.0 + 6.0 + 6.0 + 6.0 (kW)

ATTENZIONE: questo sistema consente solo l'azione simultanea delle unità interne, non essendo gestibili singolarmente come in un comune kit multisplit.
